解读ASTM F606/F606M-2026a内螺纹紧固件试验新规

原创 2026-09-01 11:04:58 · 爱螺国际紧固件展 · 520上海展

关注

内螺纹紧固件企业如何避免出货翻车？

紧固件机械性能的稳定性直接关系到装备的安全与寿命。2026年6月12日，ASTM发布了最新的F606/F606M-2026a标准《测定外和内螺纹紧固件、垫圈、轴力指示垫圈和铆钉机械性能试验方法》。

作为行业内极具权威性的测试指南，新标准在内螺纹紧固件（如螺母）的测试上进行了更为细致的规范。依据标准译文节选，我们可以从以下三个核心维度来深入解读内螺纹紧固件的机械性能测定方法。

01 产品硬度的精细化测定与仲裁机制

硬度是衡量螺母材料抵抗塑性变形能力的关键指标。ASTM F606-2026a章节中明确，进行例行检验时，必须先去除表面的氧化皮、脱碳层或镀层，并在支承面或对边上进行，以确保测试数据的真实性。

针对未热处理螺母，标准规定了严格的取样位置。测试点应位于螺母芯部（大径中间或盲孔处）与一角之间，且两点相隔180°。这种对角线式的取样逻辑，能有效反映材料整体的均匀性。对于热处理螺母，由于经过淬火回火处理，其性能分布更为复杂。新标准要求获取两组共三次读数：位置1尽可能靠近大径或孔侧壁；位置2位于大径与角的中点；位置3靠近角部。这种多点位的“截面扫描”，能更敏锐地捕捉到热处理工艺可能产生的软点或硬化层深度不足的问题。

此外，标准还引入了严谨的仲裁机制。当买卖双方对硬度结果有争议时，需将螺母在高度1/2处横向切开进行测试。这一“破坏性”仲裁手段，虽然牺牲了样品，却能为质量纠纷提供最无可辩驳的“内部证据”。

02 保证载荷测试的标准化流程

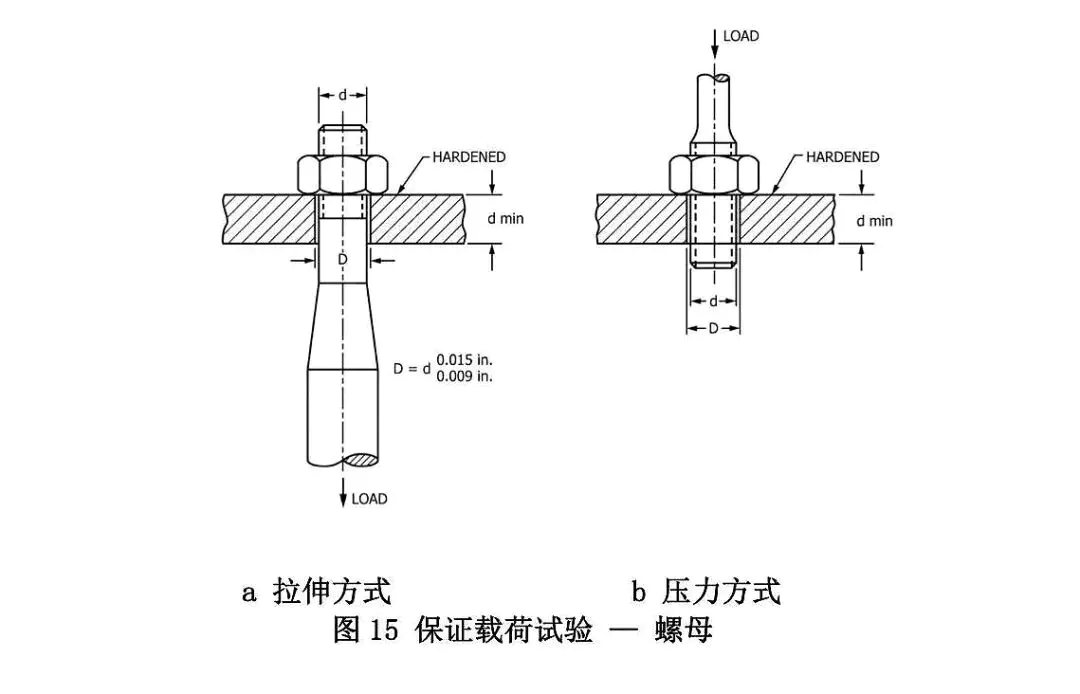

如果说硬度测试是体检，那么保证载荷测试就是“实战演习”。标准详细描述了如何将待测螺母安装在硬化螺纹芯轴上进行拉伸或压缩测试。

这里的核心在于“匹配”。试验螺栓的屈服强度必须超过螺母的规定保证载荷，且芯轴硬度至少为45 HRC，螺纹精度需达到3A级或4h6h等级。这是为了确保在测试中，失效模式仅发生在螺母本身（如脱扣或开裂），而非螺栓断裂，从而准确验证螺母的承载极限。

测试过程中，对螺母施加规定的保证载荷后，螺母应能承受此载荷而不发生脱扣或开裂，且在载荷释放后，应能通过手指从测试螺栓或心轴上拆卸（允许使用手动扳手启动，但最初松开不超过半圈）。这一规定既保证了测试的严肃性，又兼顾了实际操作的可执行性。

03 锥形保证载荷试验的特殊应用

针对表面缺陷（如锻造裂纹和接缝）对硬化钢螺母承载能力的影响，标准4.3章节引入了锥形保证载荷试验。该测试使用锥形垫圈和螺纹心轴进行，通过引入螺母的同时膨胀和剥离作用，来模拟极端工况下的受力状态。

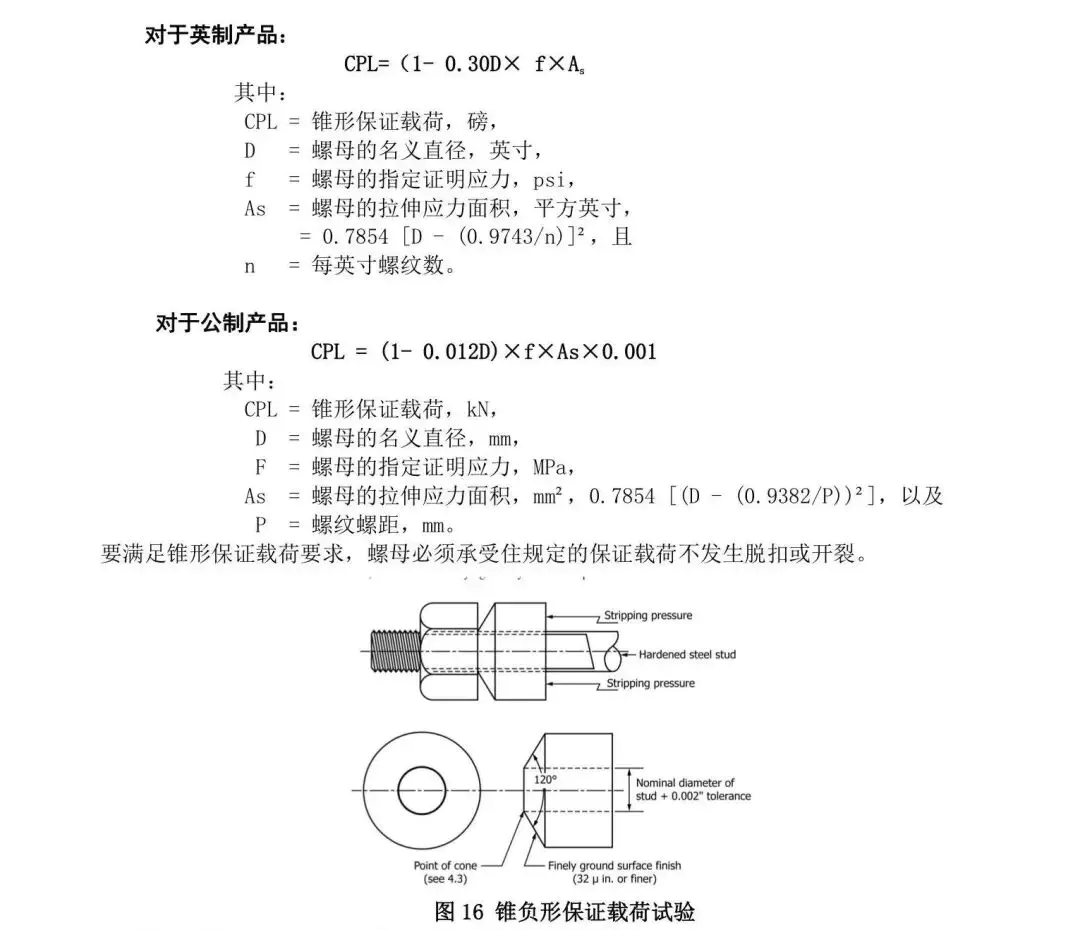

此试验对设备要求极高：心轴硬度应至少为57 HRC，且锥体接触点需根据螺母尺寸进行精细调整（如1/2英寸或M12及以下尺寸，锥体接触点应锋利；超过该尺寸，点应是平的）。标准还给出了详细的计算公式，分别针对英制和公制产品，通过螺母的名义直径、指定证明应力、拉伸应力面积等参数，精确计算出锥形保证载荷（CPL）。这一测试方法为评估高强度螺母在复杂应力状态下的可靠性提供了科学依据。
