ASTM F606-2026a紧固件氢脆试验新规解读

原创 2026-10-20 14:08:24 · 爱螺国际紧固件展 · 12月泰国展

氢脆试验新规，涵盖取样、加载及验收核心要点。

2026年6月12日发布的 ASTM F606/F606M-2026a标准第7章，针对“金属涂层外螺纹钢紧固件内部氢脆的持续载荷试验方法”进行了详细修订。本文将深入解析该标准的核心技术要点，为行业提供一份详实的实操指南。

01 试验取样与夹具构建

氢脆试验并非简单的“拧紧螺丝”，其结果的可靠性高度依赖于取样的代表性与夹具的精确度。新标准首先明确了测试样品的选择逻辑：试验应优先在该涂层批次的外螺纹紧固件上进行；若经采购方与供应商共同批准，也可使用该批次中具有代表性的涂层试样进行测试。这一规定既保证了测试的直接相关性，又兼顾了实际生产中的灵活性。

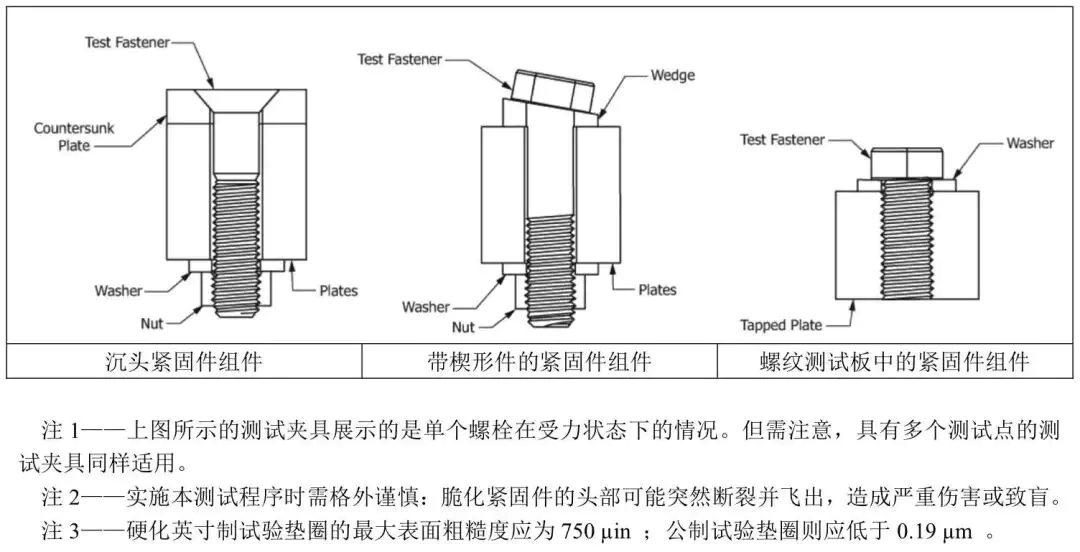

在测试夹具的设计上，标准提出了极高的几何精度要求。一套合格的测试夹具必须由硬化楔块、板件、硬化垫圈及螺母四部分组成（见图22）。

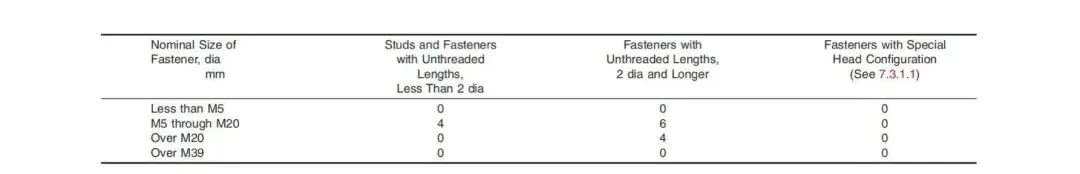

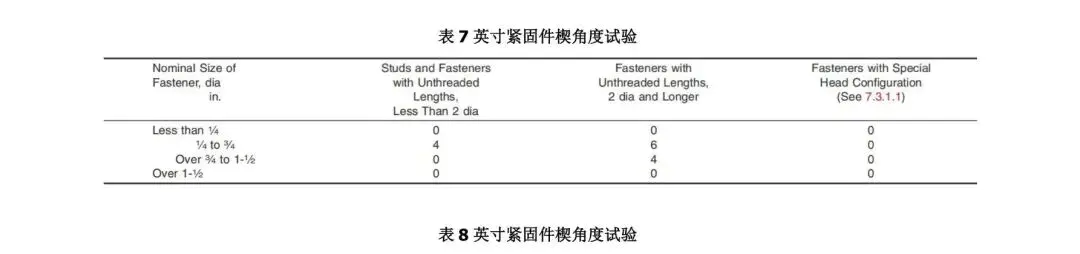

其中，楔块的角度是核心参数，必须严格符合表7和表8的规定。例如，对于英制紧固件，当直径小于3/4英寸且无螺纹长度小于2倍直径时，楔角为0度；而当直径大于1-1/2英寸时，无论何种情况楔角均为0度。公制紧固件同样遵循类似的分级逻辑。这种精细化的角度规定，旨在模拟紧固件在实际应用中可能遇到的偏心载荷或特殊头部结构（如沉头、低轮廓头），确保应力集中点能够真实反映潜在风险。此外，安全警示被提升到了前所未有的高度。

标准特别注明：实施本测试程序时需格外谨慎，因为脆化紧固件的头部可能突然断裂并飞出，造成严重伤害或致盲。这要求实验室必须配备防护罩等安全措施，将人员安全置于首位。

02 加载方式与过程控制

如果说夹具搭建是基础，那么持续加载过程就是这场试验的灵魂。ASTM F606-2026a 规定了两种主要的加载方式：扭矩法和直接拉伸法。无论采用哪种方式，目标都是让紧固件承受相当于其规定最小极限抗拉强度75%的载荷。

这一数值设定极具深意——它既高于常规工作载荷以加速缺陷暴露，又低于瞬时断裂阈值以确保测试的是“延迟氢脆”而非“过载断裂”。试验的核心在于“时间”与“保持”。组装后的试件组合需保持锁紧状态至少48小时。这段时间是氢原子向应力集中区扩散并导致晶界弱化的关键窗口期。在48小时结束后，并非直接拆卸检查，而是增加了一个关键的“复检”环节：需沿旋转方向施加扭矩，直至紧固件发生明显转动。此时测量的重新拧紧扭矩值，不得低于初始拧紧扭矩的90%。这一“90%法则”是判断氢脆是否发生的重要量化指标。若复紧扭矩低于初始值的90%，说明紧固件内部已发生微观损伤或松动，需重复试验或判定不合格。

同时，标准还引入了对“屈服”的判断机制。若在达到目标载荷前紧固件已发生屈服，则不能简单判定为氢脆失效，而应重新评估紧固扭矩。这种区分机制有效避免了因材料强度波动或尺寸偏差导致的误判，提高了测试的科学性。

03 目视检查与验收判定

经过48小时的严苛考验，最终的验收环节回归到了最直观的手段——目视检查。标准要求使用放大倍数高达20倍的设备，对拆卸后的紧固件进行全方位扫描。检查的重点区域包括螺纹根部、头杆交接处以及任何应力集中部位。判定标准非常明确：只要发现因脆化导致的裂纹或断裂（如螺帽缺失），即判定为不合格。反之，若无此类迹象，则视为通过测试。

值得注意的是，标准在注20中坦诚地揭示了该试验方法的局限性。这是一个定性的“通过/不通过”测试，而非定量的分析手段。它能告诉你这批零件“有没有”氢脆风险，但无法告诉你风险“有多大”或距离失效还有多远。因此，当存在不确定性或需要深入分析失效机理时，建议采用F1624等其他试验方法作为补充。此外，为了保证测试的一致性，标准强烈建议在扭矩紧固过程中涂抹润滑剂。这不仅是为了获得均匀的摩擦系数，更是为了降低扭转力对拉伸载荷的干扰，确保施加在螺栓轴向的拉力准确无误。所有受测紧固件必须使用相同成分及同一批次的润滑剂，以消除变量干扰。

结语

ASTM F606/F606M-2026a 标准的发布，再次强调了紧固件质量控制中“细节决定成败”的理念。从楔块角度的毫厘之差，到48小时内的扭矩衰减监控，每一个环节都是对制造工艺的严苛拷问。对于紧固件生产企业而言，深入理解并严格执行这一标准，不仅是满足合规要求的底线，更是赢得高端市场信任的基石。

随着全球制造业对安全性要求的不断提升，我们有理由相信，未来的紧固件检测技术将更加精细化、智能化。而在这一进程中，像2026泰国紧固件及五金工具展这样的行业盛会，将继续扮演技术交流与成果展示的重要平台角色，推动整个产业链向更高品质迈进。让我们共同期待，通过标准化的力量，彻底终结“氢脆”隐患，筑牢每一颗螺丝钉的安全防线。

12月泰国见！
